Opzts智能復合開關

概述:

智能復合開關結合了機械觸頭低能耗和固態繼電器無操作電弧的優點，實現繼電器過零無涌流接通和無電弧分?jǐn)?，投切電容器時保證電壓過零投入和電流過零切除。開關通斷時涌流小，無過電壓，觸點不燒結；運行中壓降小、能耗低、不產生諧波。本產品適用于低壓無功補償?shù)碾娙萜?、電熱絲、燈、電機、電阻等負載的控制，是一種綠色環保的新型智能化低壓開關。

型號說明:

產品特點:

?采用核心技術，智能復合開關的晶閘管的接通導通時間小于四分之一周波（典型值1毫秒），分?jǐn)鄬?dǎo)通時間小于半個周波（典型值2毫秒），具有極高的瞬間負載故障沖擊電流的耐受力，能有效抵抗負載電容自愈放電電流，極大降低開關的故障幾率，解決了市場上同步開關存在的電壽命短、接通涌流大、機械觸點燒損快、粘連，以及傳統復合開關晶閘管容易擊穿、可靠性差等問題。

?采用單向晶閘管設計，與傳統采用雙向晶閘管的復合開關相比具有極高的dv/dt和di/dt抑制能力，避免了誤導通造成晶閘管擊穿等問題。

?采用電容儲能過零觸發技術，有效避免了采用高壓光耦易擊穿、易誤導通，以及采用觸發變壓器帶來電磁干擾等問題。

使用條件:

環境溫度：-25℃～+45℃

額定頻率：50/60HZ

電路功耗：≤1VA

接觸壓降：≤0.1V

相對濕度：40℃時，20%～90%

額定工作電壓：450V/250V AC

相數：三相（△形接法、角內接法）、單相（Y形接法）

          每次接通與關斷間隔: ≥1秒

          連續兩次接通間隔: ≥10秒

          觸點耐壓：≥1600V DC

          控制信號：12V DC

          使用壽命：50萬次

控制器容量表:

注：控制電壓及電流：6~16VDC，5~20mA，也可根據客戶要求另選。

保護功能:

采用單片機控制投切并智能監控晶閘管以及負載的運行狀況，具備以下保護功能:

?電壓故障和缺相保護

?自診斷故障保護

?空載保護

?停電保護

?閉鎖保護（晶閘管投入以后，磁保持繼電器才允許投入）

注意事項：智能復合開關內部采用了磁保持繼電器，在運輸過程中若遇到較強的沖擊，可能會導致觸點閉合，使開關呈導通狀態。若出現此種情況，可將開關的三相輸入端接通380V電源，等待10秒鐘后再將電源切斷，開關即會自動恢復為“OFF”狀態。

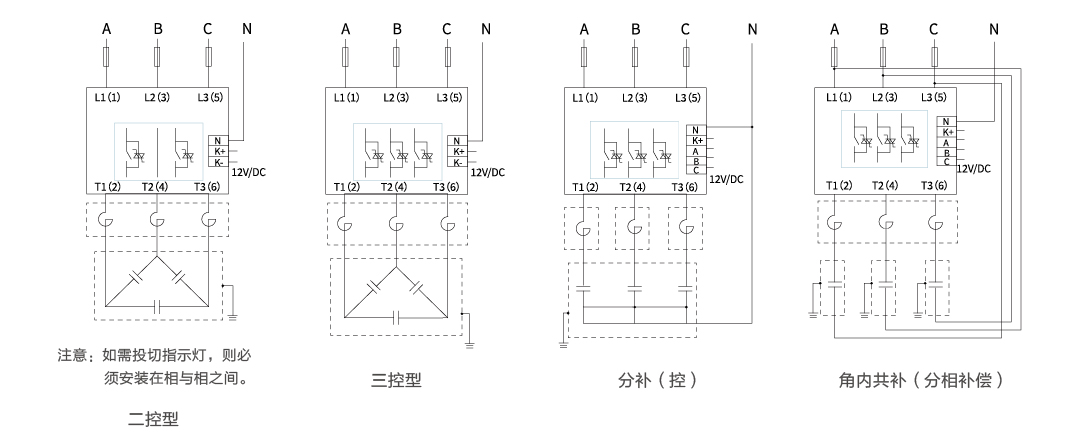

接線圖:

（注：電抗器根據需要選用，電容負載可以為其它負載）

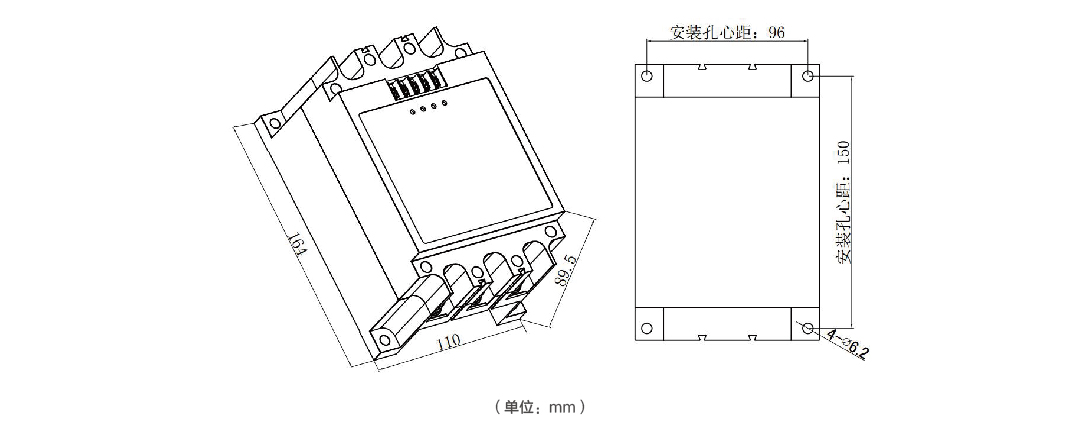

安裝尺寸圖:
