概述:
萊提電氣注重于產品生產工藝及環保理念,通過采用獨特的專業技術以及多年來在電容器制造方面所積累的經驗,成功研發了Esicap 環保型自愈式電容器。Esi環保型自愈式電容器技術是指在電容器生產過程中采用真空充氮熱定型工藝,以及干式絕緣填充材料, 確保自愈式電容器的性能穩定性和環保性。這項技術已成為Esicap電容器的標志。
萊提電氣的所有產品都嚴格按照IEC國際標準通過測試,確保了所有產品在實際運行中的可靠性。萊提電氣的電容器可以在電網條件相對惡劣的情況下,滿足不同用戶對功率因數校正的要求。
應用場合:
?用于無功補償裝置,給電網輸送無功功率、提高系統功率因數、降低線路及變壓器損耗,并起到電壓支撐作用。
?用于諧波濾波裝置,Esicap電容器還可以與串聯電抗器配合使用,濾除電網諧波,凈化電網。
主要優點:

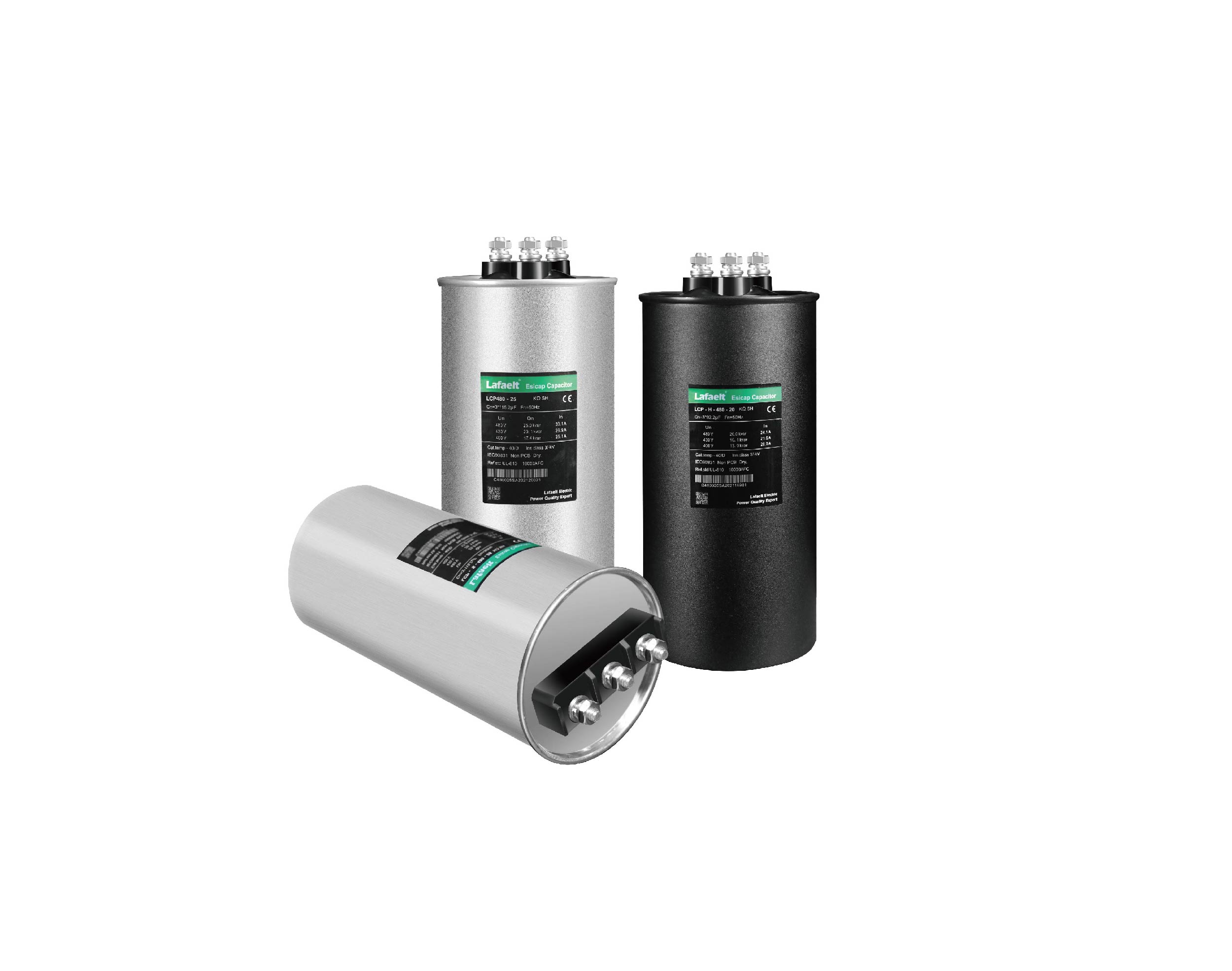

? Esicap功率因數校正電容器系環保型干式自愈式電容器。
?電容器芯子在圓柱形鋁殼中采用Esi技術進行真空封裝,有效提高產品的局放起始電壓。
?電容器具有自愈特性和超長的工作壽命。
Esi干式技術,穩定安全:
Esicap功率因數校正電容器采用獨特的真空熱定型和真空灌注工藝,通過使用特殊的絕緣介質作為電容器的內部填充劑,以達到真正的干式效果,因而不會產生任何由于漏油而引起的火災風險,對生態環境起到了良好的作用和安全保障。
自愈式技術:
Esicap功率因數校正電容器采用自愈式介質結構設計,一旦介質發生擊穿,其特有的自愈性能可以在極短的時間內使電容器基本恢復原有特性。
放電電阻模塊:
Esicap功率因數校正電容器在每臺電容器內部均配置放電模塊,可以確保電容器在斷電后60S內,使其端電壓降到50V以下。
160.000小時的工作壽命:
特殊的高真空技術和有源元件的長時間干燥除濕過程后,電容器被灌入特殊絕緣介質。殼內充滿保護的絕緣介質并加以密封處理, 然后進行嚴格的防漏測試。此生產過程避免氧化局部放電(電暈放電),提高電容器的長期穩定性。
過壓拉斷保護裝置:
電容器外殼采用防爆式結構設計,一旦電容器發生非自愈性擊穿而導致內部壓力增加,電容器可以通過外殼形變,帶動內置防爆器動作開路,使故障電容器自動脫離電網,有效防止故障電容器的爆裂現象。

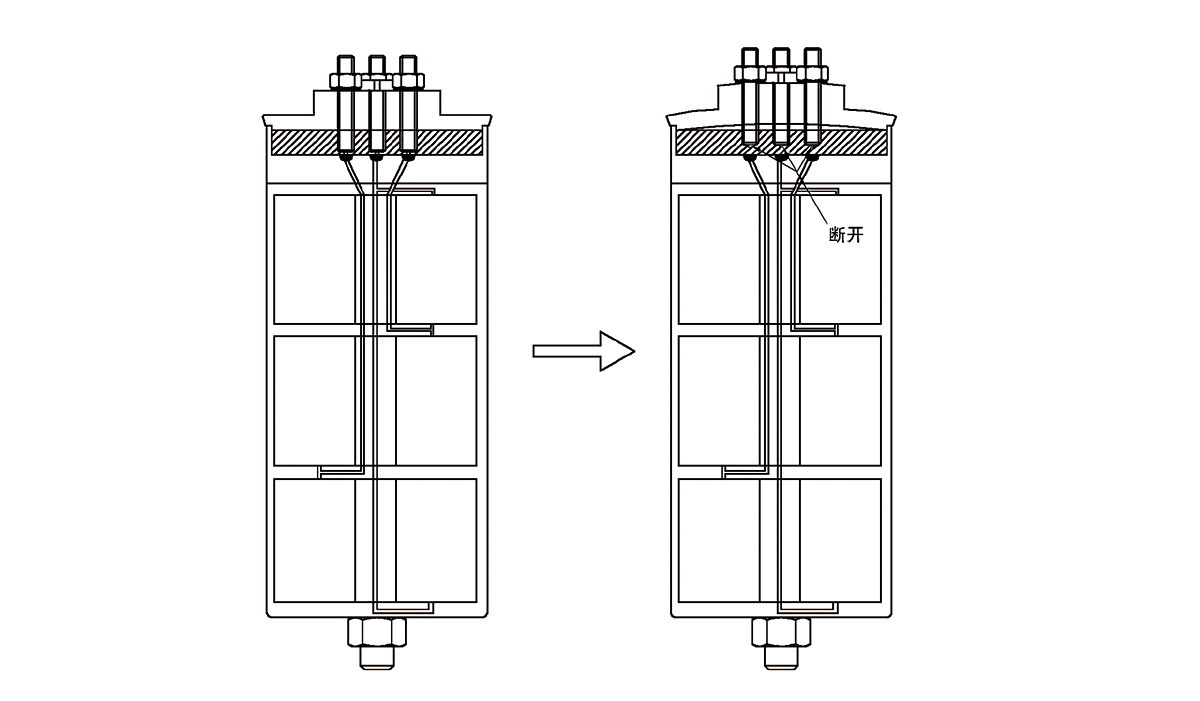

壓力防爆裝置示意圖
安裝條件:
電容需要遠離熱源安裝,例如電抗器,可控硅散熱器等,并避免陽光直射;
電容器盡量安裝在柜體溫度較低的底部,相鄰電容器外殼安裝建議間距≧30mm;
盡量與電抗器分層安裝;必須與電抗器同層安裝時,電容器外殼和電抗器建議間距≧100mm.
技術參數:
執行標準 | |
IEC60831-1-2014IEC60831-2-2014 | |
使用環境 | |
溫度 | 最低-40°C,最高+55°C |
海拔 | ≦2000m (高海拔可以提供定制) |
相對濕度 | ≦95% |
常規參數 | |
額定電壓(Un) | 1000V以下 |
額定頻率(Fn) | 50/60Hz |
額定容量(Qn) | 5 ~ 40kvar |
容量精度 | 0-3% |
相間不平衡 | ≦1.03 |
介質損耗 | < 0.2W/Kvar |
極間耐壓 | ≧2.15Un/10S |
極殼耐壓 | 3000V/60S |
自放電性能 | ≦60S |
運行參數 | |
過電壓 | 1.35Un |
最大涌流 | 100ln |
過電流 | 1.8~3ln |
穩定性/防爆 | |
可靠性 | 在額定電壓及正常使用環境條件下運行,年平均容量損失率≦1% |
防爆方式 | 壓力拉伸防爆 |

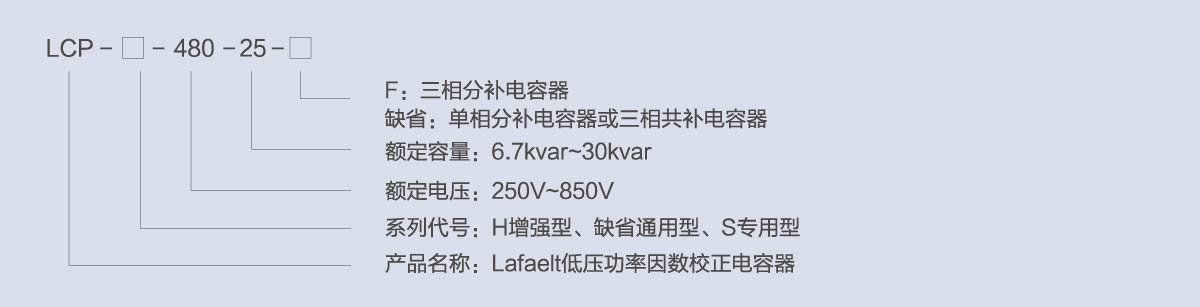

型號說明:
LCP-H系列增強型功率因數校正電容器選型表:
LCP-H系列采用低場強,高耐壓的電氣設計及高靈敏壓力防爆式結構設計,并內置溫度傳感器可以有效的規避諧波及無功功率劇烈變化對電容器的影響,適用于用電環境復雜重負載工業項目。

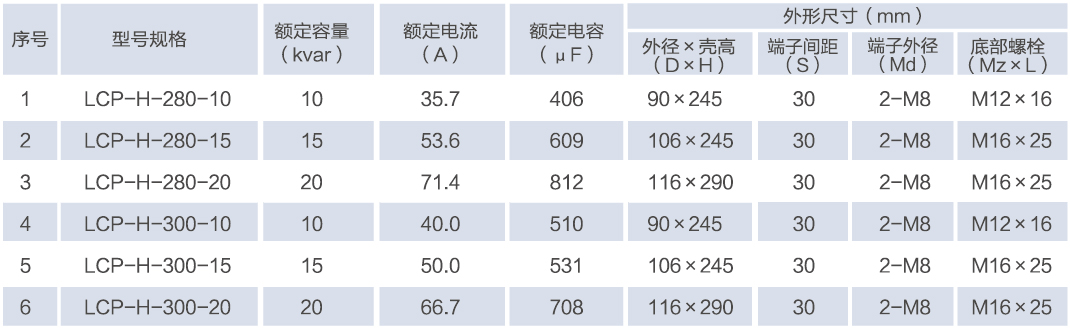

單相電容器

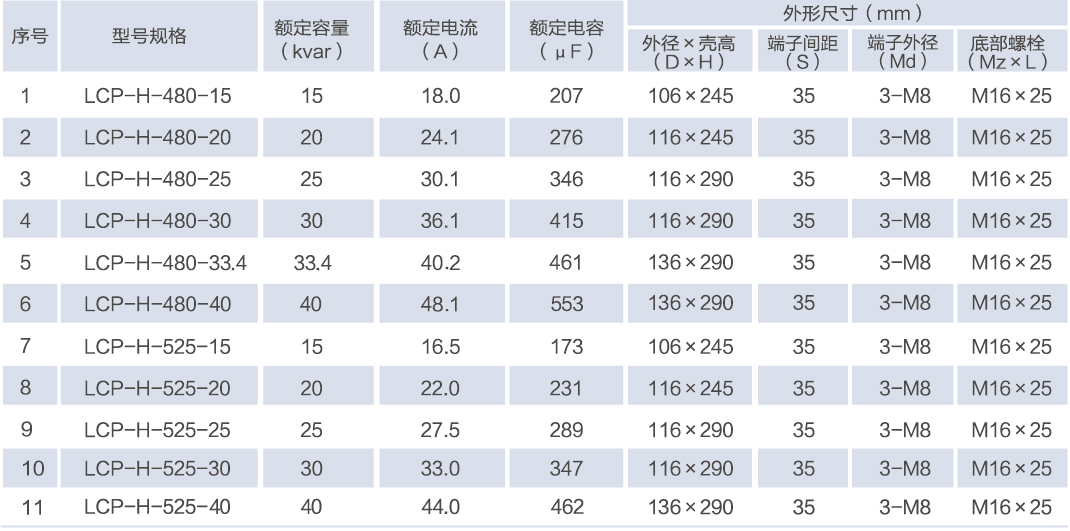

三相電容器
尺寸變化恕不通知,以實際交貨產品為準;如有疑問,請致電Lafaelt。
LCP系列通用型功率因數校正電容器選型表:
LCP系列是一款綜合各行業負載和諧波類型,在電網條件相對惡劣的情況下,保證長壽命工作運行,滿足不同用戶對功率因數校正的要求,適用于所有工業及民用建筑項目。

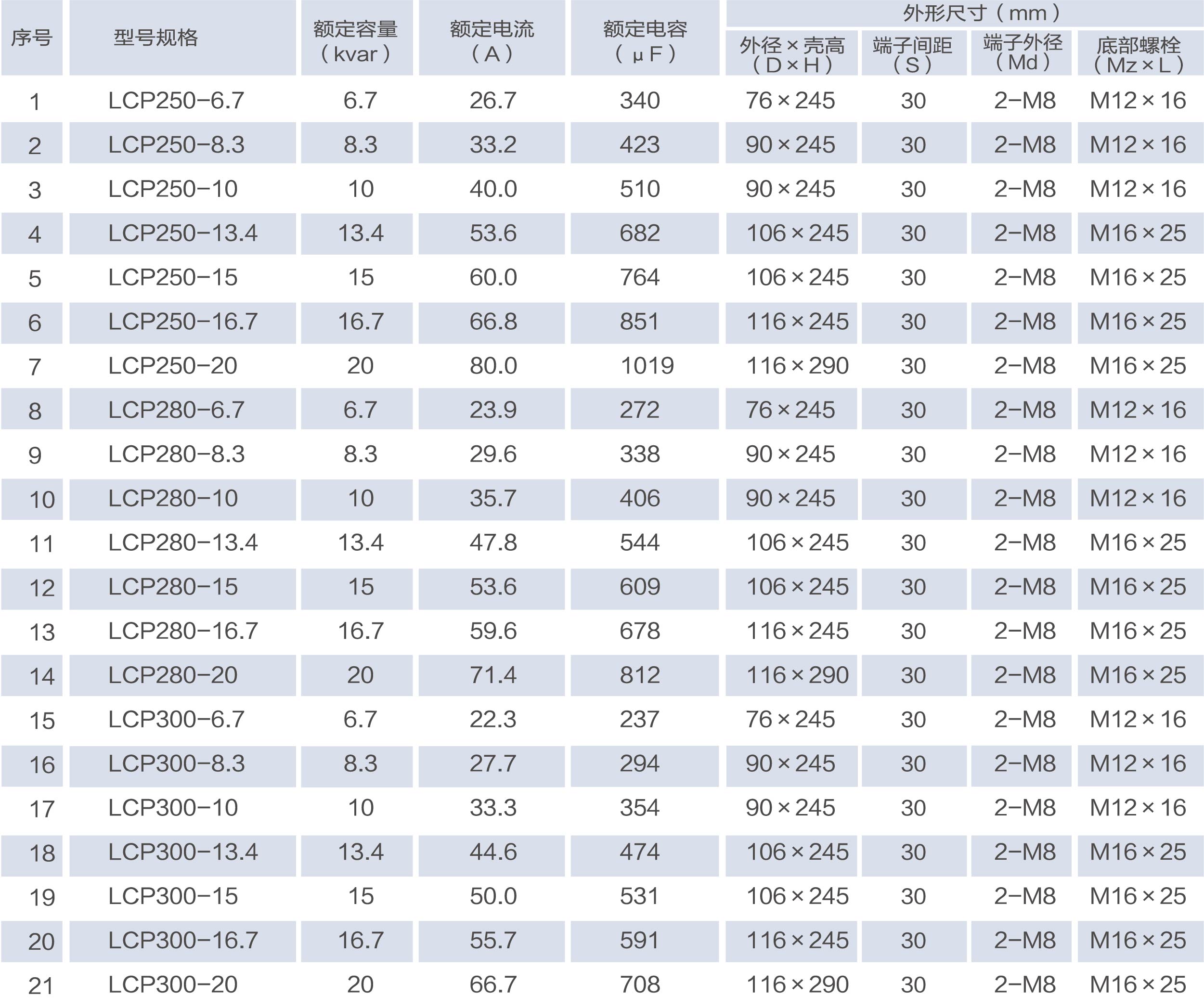

單相電容器

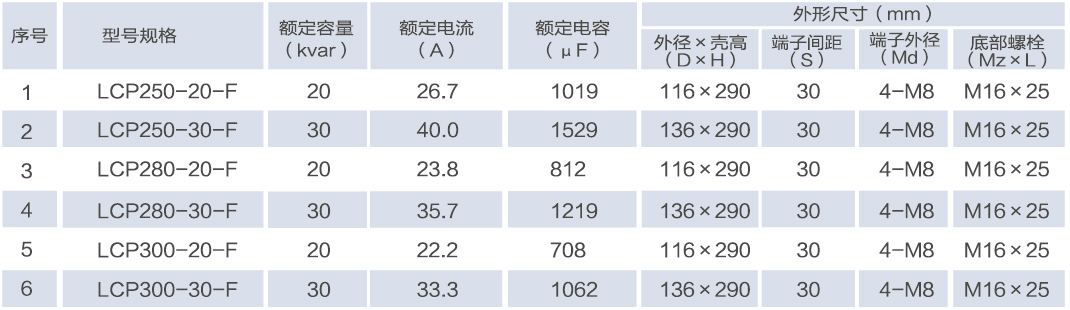

三相分補電容器

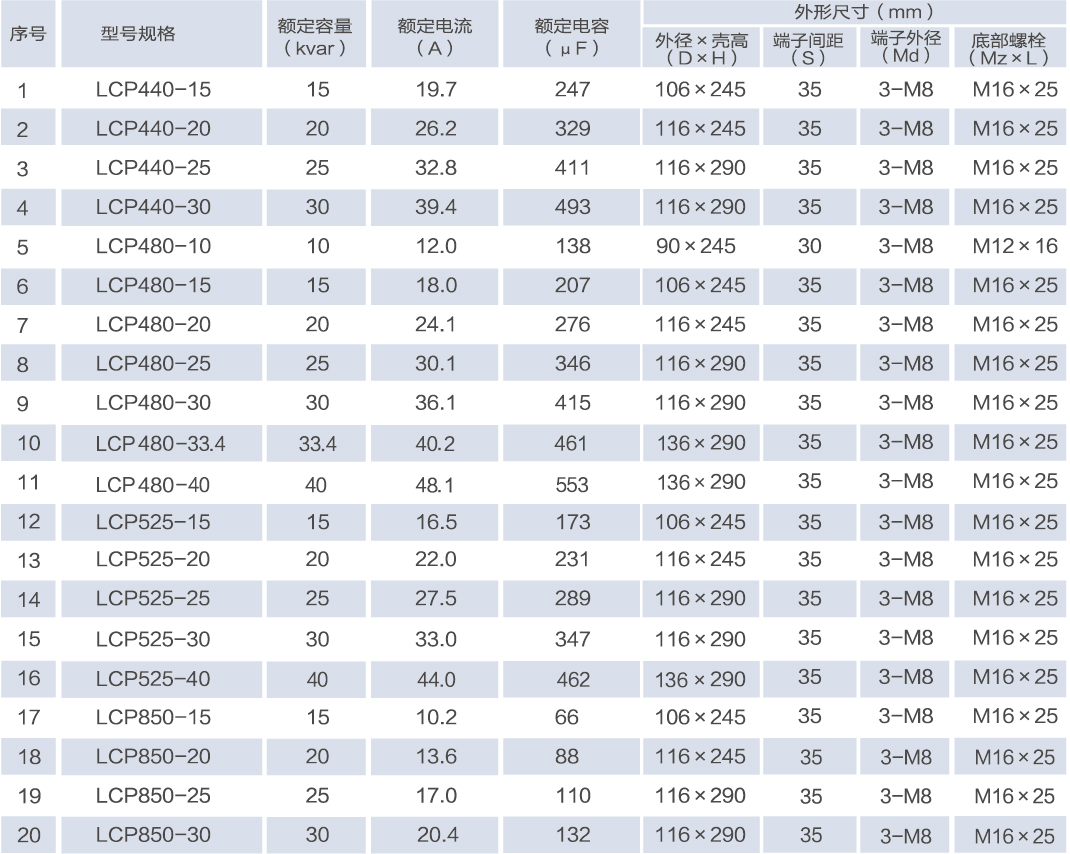

三相電容器
尺寸變化恕不通知,以實際交貨產品為準;如有疑問,請致電Lafaelt。
LCP-S系列專用型功率因數校正電容器選型表:
LCP-S系列是一款注重環保,高性價比的功率因數校正電容器,廣泛應用于民用建筑項目。
單相電容器

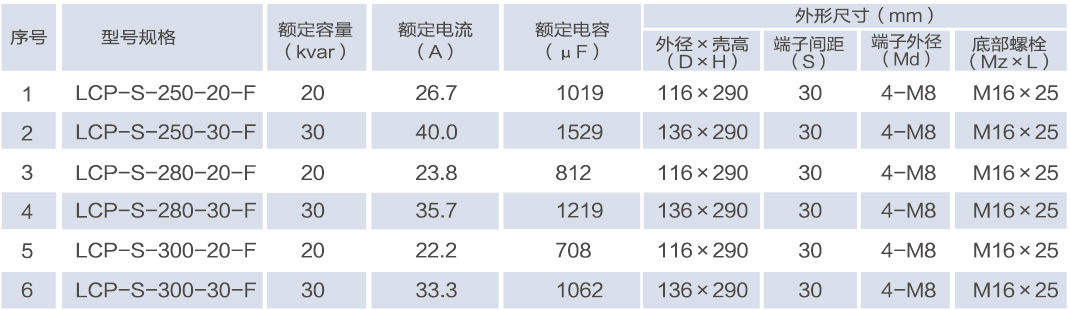

三相分補電容器
三相電容器
尺寸變化恕不通知,以實際交貨產品為準;如有疑問,請致電Lafaelt。

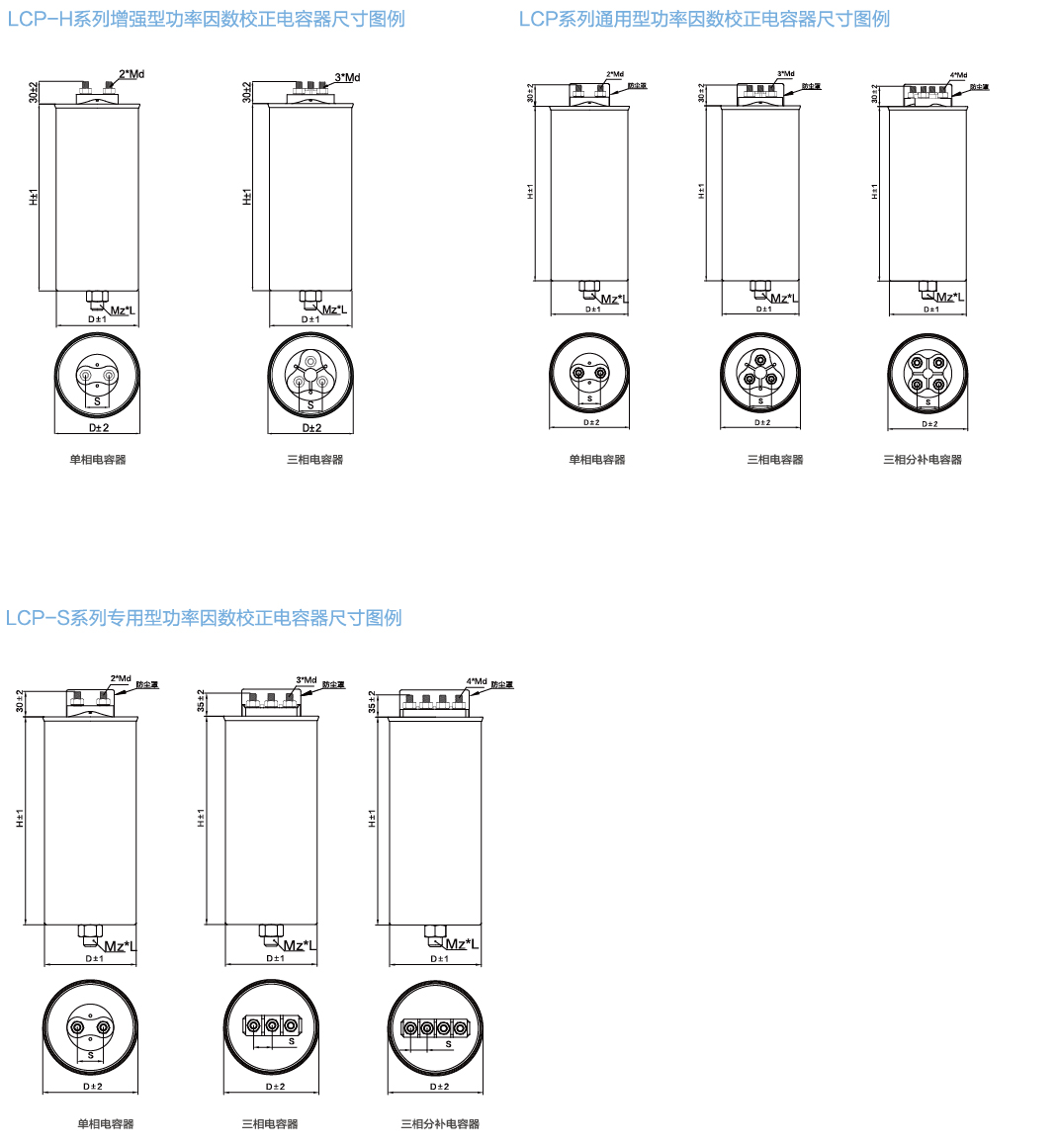

Esicap系列功率因數校正電容器尺寸圖例
