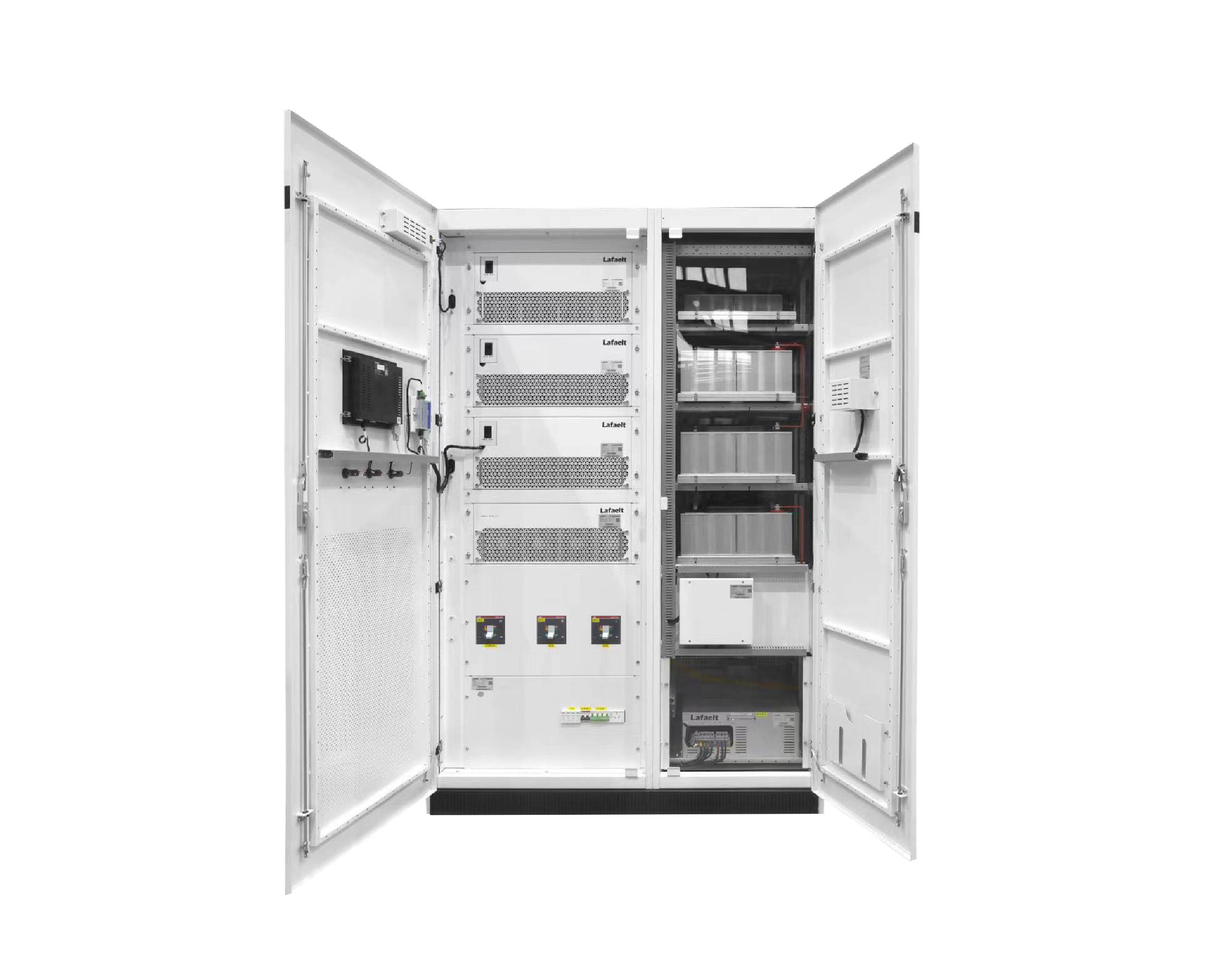

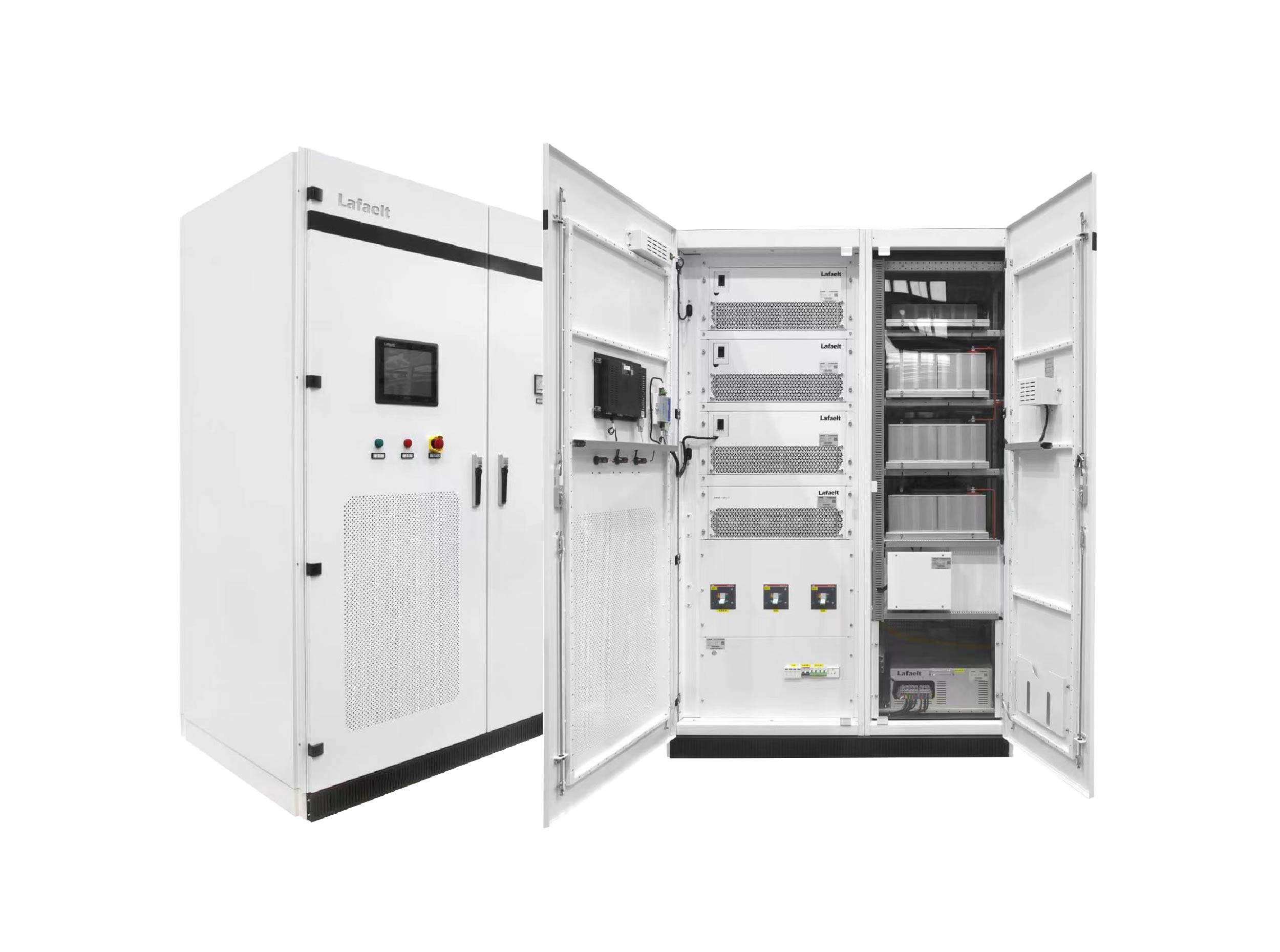

Vscol動態電壓恢復裝置（DVR）

概述：

目前在各種電能質量問題中，電壓跌落是發生頻率最高，危害最為嚴重的電能質量問題。

有統計表明，由電壓跌落引起的用戶投訴占整個電能質量問題的80%以上，而由諧波、開關操作過電壓引起的電能質量問題投訴不到 20%。

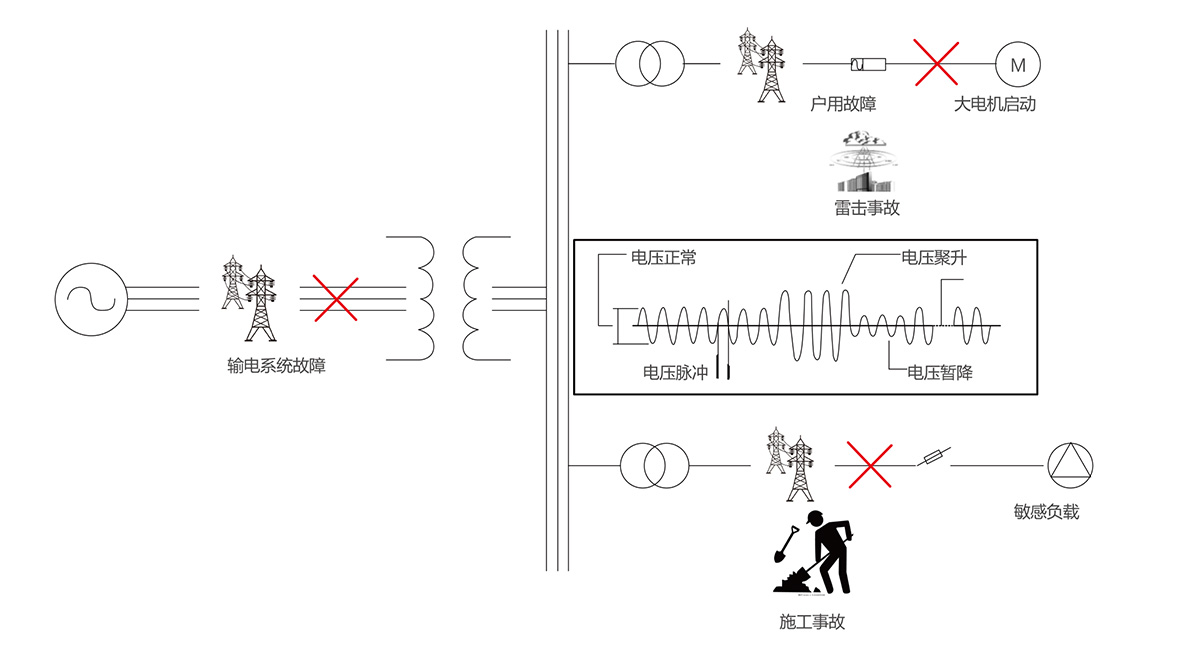

最常見的電壓跌落的原因有以下四種：

1） 故障電流引起電壓凹陷當輸電網或者配電網中發生短路故障時，電流急劇增大，在公共電壓連接點產生電壓跌落，同時電壓跌落沿著電網擴散而給大量用戶造成干擾；

2） 感應電機啟動引起電壓凹陷感應電機全壓啟動時，需要從系統汲取的電壓值是滿負荷運行時的5-10倍,這一大電流流經系統阻抗時會引起電壓跌落。

3） 雷擊，閃電導致的電壓凹陷雷擊引起的絕緣子閃絡和線路對地放電是造成系統線路電壓跌落的主要原因。在雨季或多雷地區，暴露在露天的運行設備很容易受到雷電干擾。

4）不可預知的偶然事件：建筑道路施工，交通事故，人為誤操作等等。

動態電壓恢復器(dynamic voltage restore , DVR)是目前公認的一種用于保持敏感負荷供電電壓穩定的有效補償裝置， 在系統電壓出現暫降或者暫升的瞬間，它通過自身的儲能、逆變裝置，輸出相位和幅值可調的電壓，來保證敏感負荷的電壓受到系統電壓擾動時仍處于可接受的范圍之內。

工作原理：

LAC的補償原理：若電網處于穩定狀態時，運行在熱后備模式，雙向DC/AC逆變器通過控制算法控制充電電流，使系統處于浮充狀態，與此同時LAC持續檢測電網電壓；當電網岀現跌落時，檢測算法可以在500us內檢測出電網電壓變化，并迅速控制雙向晶閘管開關關斷，切斷輸入電網電壓，使LAC運行在補償輸出模式，吸取自身的超級電容存儲的能量，控制逆變算法通過逆變器 輸出與跌落前電網電壓相位和幅值一致的交流電壓注入系統，短時為敏感負載提供高質量的電能；在電網電壓恢復后，LAC通過控制算法控制雙向晶閘管導通，實現無縫切換到電網電壓。

主要技術優點：

＞電壓補償范圍寬：系統發生0~130%p.u.的高、低電壓時，可保證負載側電壓恒定

＞響應速度快：整機響應速度小于2ms，滿足任何負載的要求

＞抗沖擊能力強：負載5倍以內的沖擊電流對LAC無任何影響

＞高效率：整機效率大于99%，節省電費成本

＞長壽命，免維護：整機設計壽命大于15年，全程無需維護

＞過載能力：在150%的額定容量下，可維持60s

＞占地面積小：是同等容量UPS的五分之一占地面積

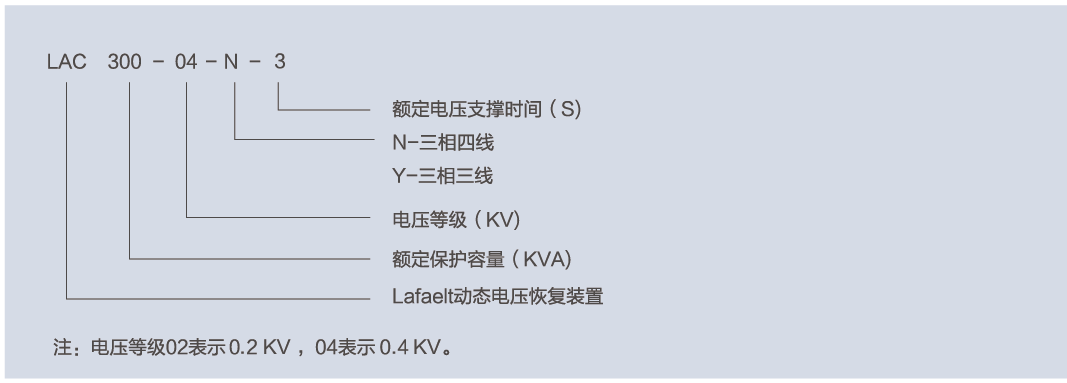

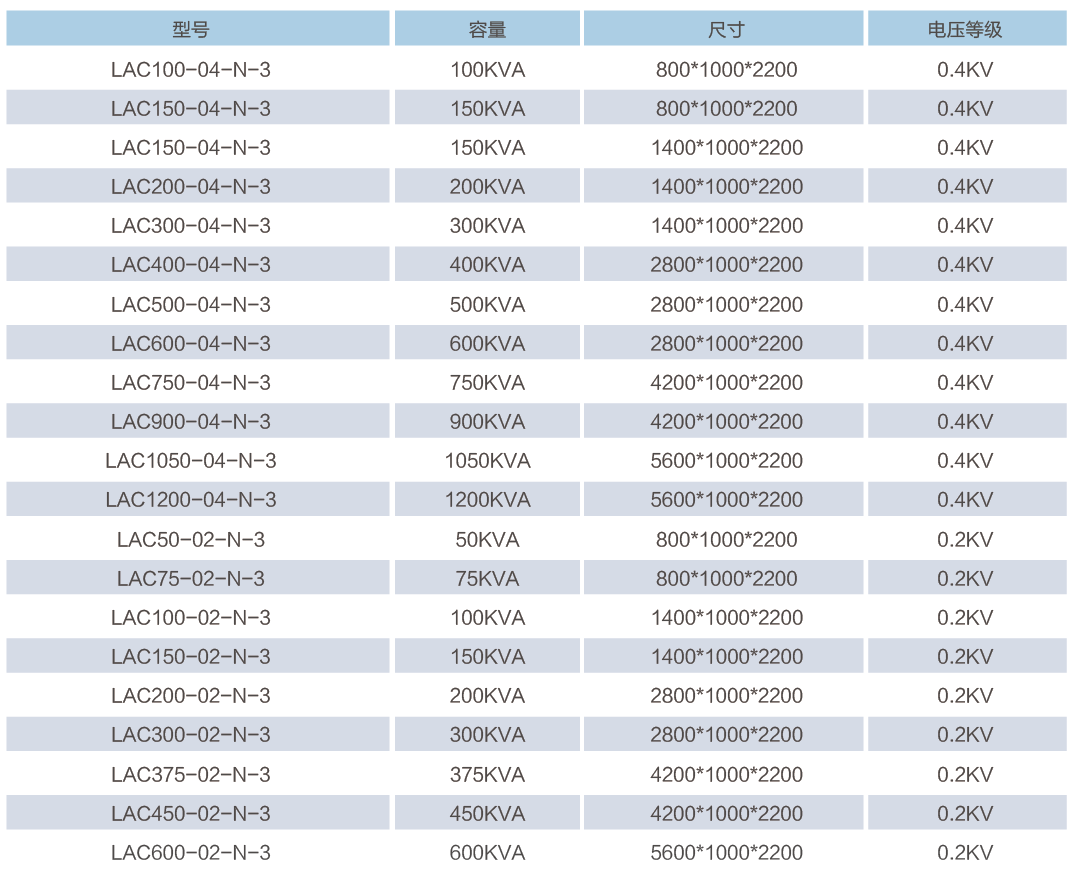

型號說明：

注：如有疑問，請致電Lafaelt。

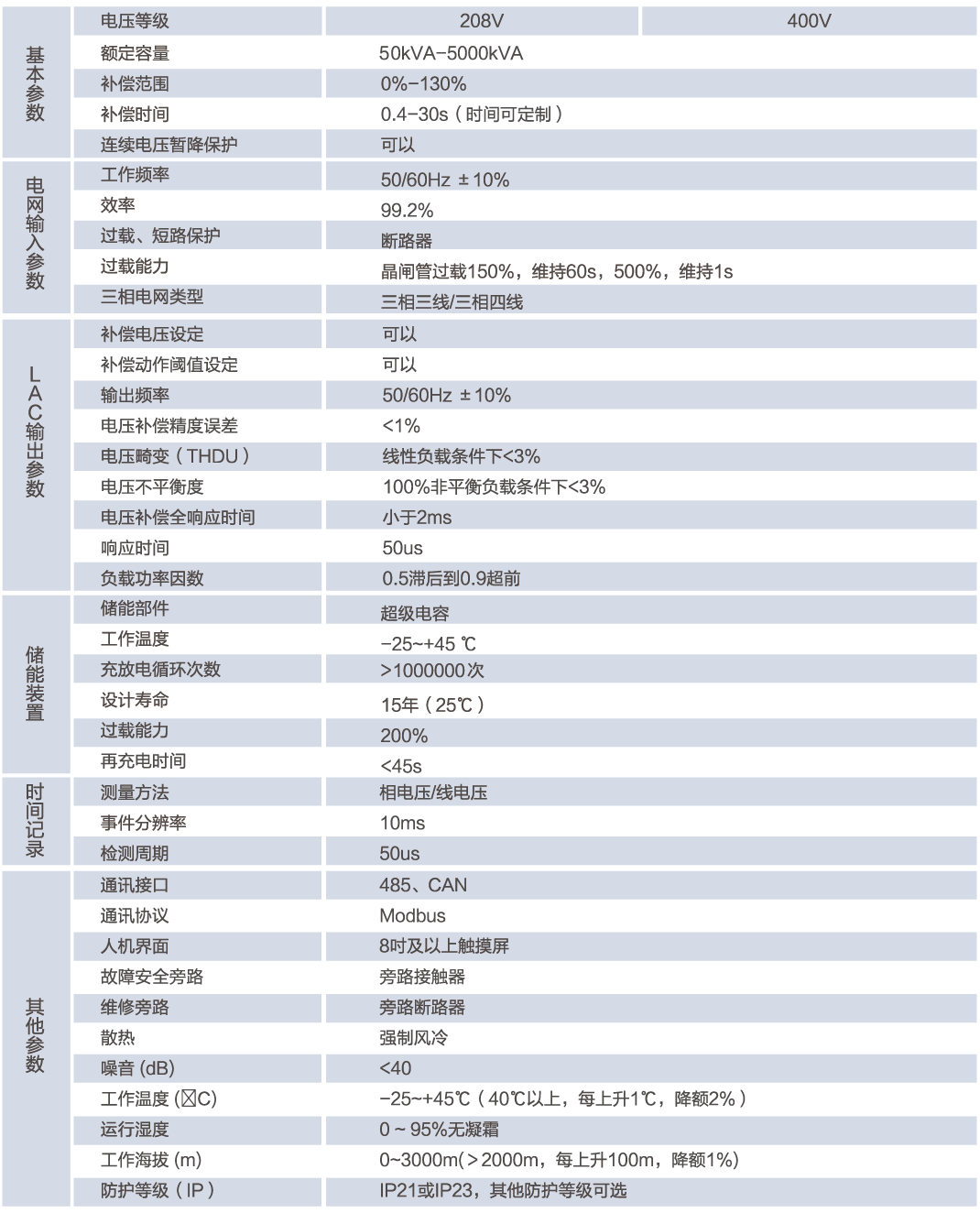

技術參數：

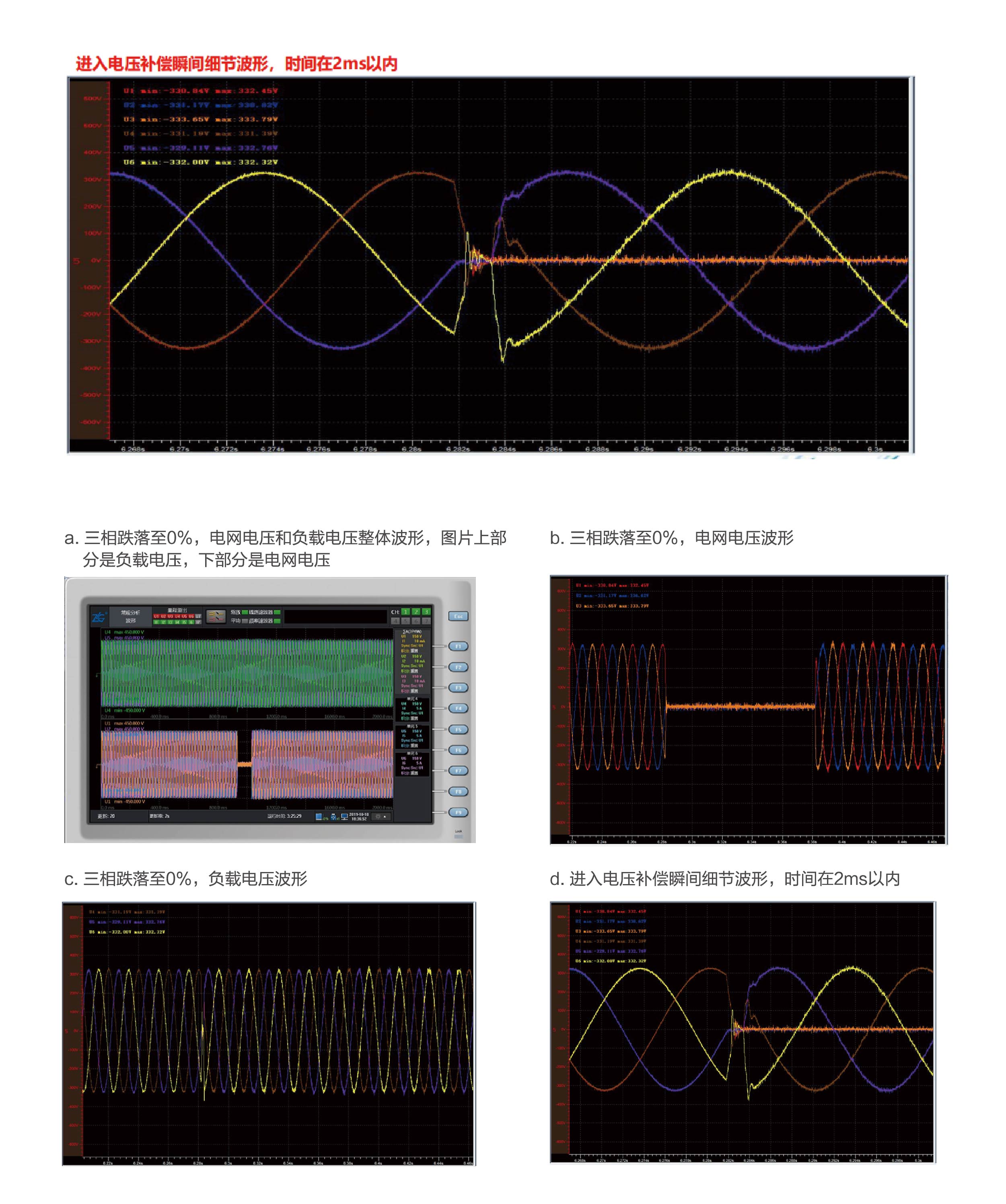

補償效果圖：

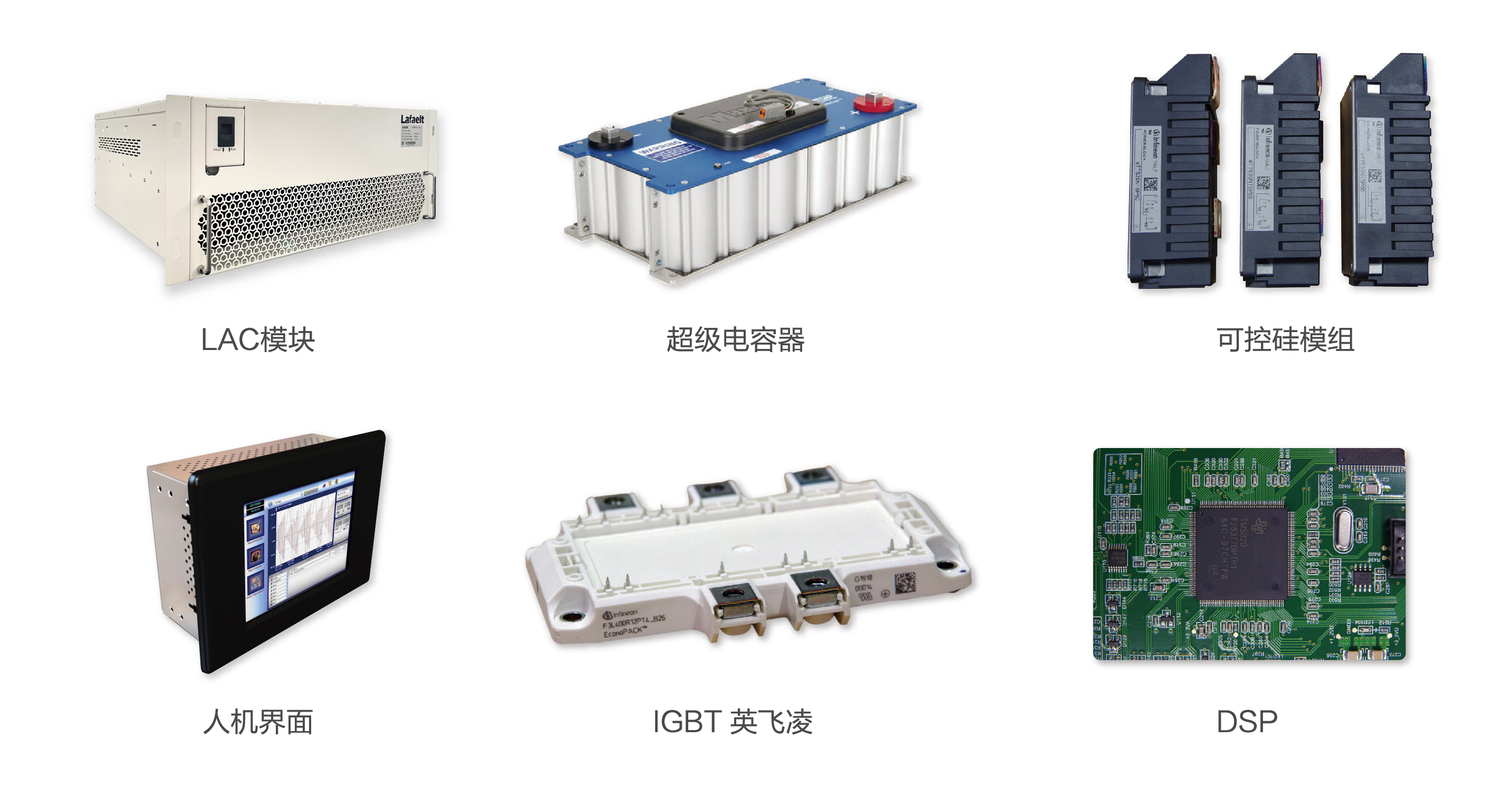

Vscol產品硬件組成：

LAC1250-04-N-3布置圖：
