LRTS低壓動態無功補償裝置

概述:

大型焊接設備、行車吊車、變頻裝置等非線性負載，需要實時的地從電網中獲得大量無功，由此而導致的電壓波動以及閃變現象在電網上日益嚴重，因此對系統中的其他設備及控制裝置產生不利影響。

LRTS低壓動態無功補償裝置是一個基于DSP控制的電力電子系統，可以實時地進行無功補償改善系統功率因數，穩定系統電壓以及減少電壓閃變。

特點:

LRTS低壓動態無功補償裝置由Esicap功率因數校正電容器、Antidr調諧電抗器、Opzts可控硅開關、Uppf功率因數控制器、斷路器、熔斷器、避雷器、溫控器、風機、電壓電流表、電流互感器柜體及其他附件等組成。

?器件合理布置：電容器電抗器分層放置，使電容不受電抗器發熱影響，延長電容使用壽命。

?三相四線動態補償控制系統，動態響應速度5ms,快速補償變化的無功。

?多種調諧頻率可選，抑制3次，5次，7次諧波，保護電容器，防止系統諧振。

?過零投切：有效防止無功引起的電壓閃變、晶閘管模塊電壓過零點投切，無瞬態過程。

?國際品牌配件：采用高通風量風扇，ABB、施耐德等國際著名廠商斷路器，熔斷器等器件，確保整柜性能。

?分體式結構設計：柜內布局整齊美觀、利于通風散熱、延長使用壽命，安裝維護方便。

?通用性強：涵蓋GGD、GCK、GCS、MNS、OKKEN、BLOKSET、SIKUS、MODAN6000 等多種柜型。

?工程經驗豐富：國內眾多典型案例，經驗豐富，可以做到跟低壓柜完美并柜。

?細致專業服務：個性化定制服務，針對特殊配電系統（例如三相200V系統），定制補償方案，完善解決無功補償問題。

應用:

LRTS低壓動態無功補償裝置主要應用大型焊接設備、行車吊車、變頻裝置等非線性負載，需要實時的從電網中獲得大量無功, 新能源汽車、集成電路等行業無功需求變化快，引起閃變嚴重，需要快速無功補償。

技術參數:

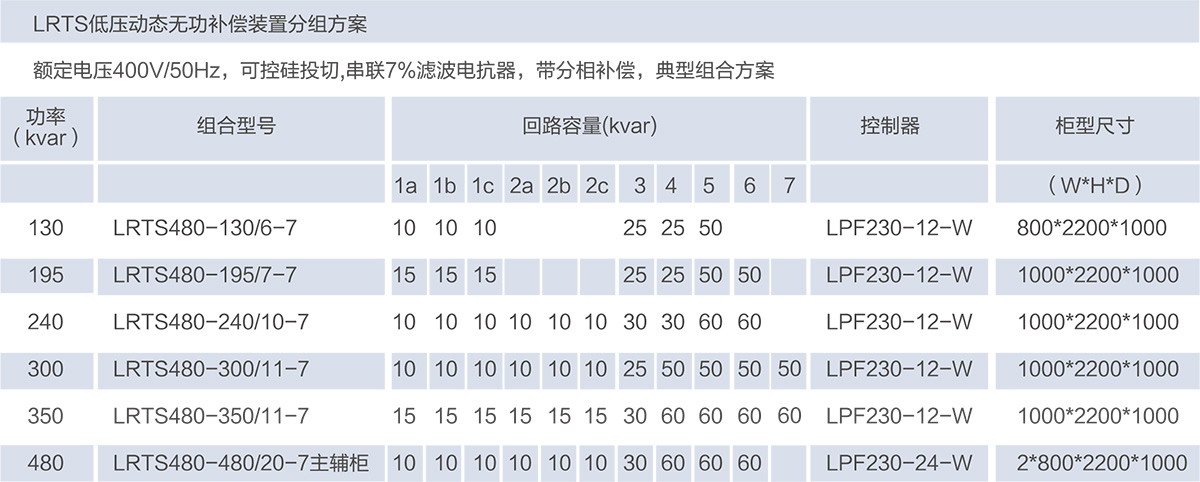

典型配置:

注：無功補償柜為混合補償時，為保證散熱，單柜容量超過350kvar建議分成主輔柜；

串聯14%濾波電抗器，帶分相補償，型號為L(zhǎng)RTS525-300/11-14、LRTS525-480/20-14主輔柜等。
