LEHSVG高壓靜止無功發生器

概述:

LEHSVG高壓靜止無功發生器，以多片DSP+FPGA為控制核心，采用瞬時無功理論控制技術、FFT快速諧波計算技術、大功率IGBT驅動技術，以高可靠性、易操作、高性能為設計目標，能夠快速連續地提供容性或感性無功功率，實現恒考核點無功功率、恒考核點電壓和恒考核點功率因數，以及綜合補償?shù)榷喾N控制模式。L EHSVG高壓靜止無功發生器，不僅可以自動補償無功，還可以同時動態補償諧波，保障電力系統穩定地運行，適合于無功響應時間要求嚴格的場合，如軋鋼、煉鋼、提升類以及沖擊性負荷。

工作原理概述:

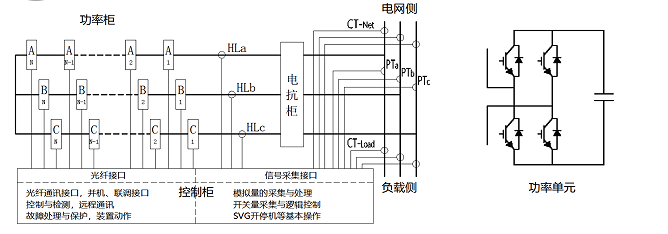

LEHSVG高壓靜止無功發生器由控制柜、功率柜、電抗器組成，裝置控制系統采集電網電壓、電流信號，采用瞬時無功控制理各單元輸出電壓疊加，形成多電平高壓輸出，通過電抗器連接到電網，輸出可控的無功電流。功率單元采用級聯式H橋電路結各單元輸出電壓疊加，形成多電平高壓輸出，通過電抗器連接到電網，輸出可控的無功電流。功率單元采用級聯式H橋電路結構，功率單元串聯，輸出疊加成高壓，通過電抗器接入電網;功率單元模塊化設計，各單元可以互換。

主要優點:

?響應快速: 全系列采用瞬時無功理論，控制器響應時間≤1ms,全功率響應時間≤5ms。

?負序抑制: 能夠快速的補償由于負載不平衡所產生的負序電流，始終保證流入電網的三相電流平衡。

?模式多樣: 具有恒無功功率、恒功率因數、恒電壓、負序補償?shù)饶Ｊ剑稍诰€轉換運行模式。

?諧波治理: 裝置可有效補償13次及以下諧波，補償率最多可達92%。

?保護齊全: 保護策略包括器件級保護10us、裝置級保護0.5- 1ms和系統級保護5- -2000ms三級。

?模塊設計: 功率單元、供電電源、主控系統、二次配線等采用模塊化設計，便于現場安裝與維護。

?提前預警: 實時監測每個功率單元的溫度，當多個單元溫度超過設定警值時，發出聲光報警。

產品參數:

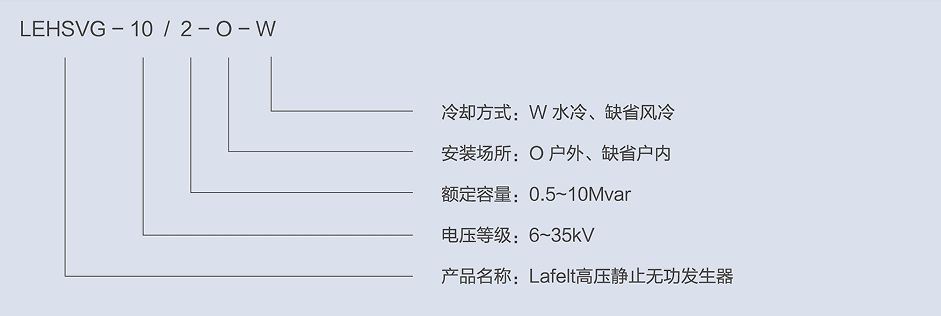

型號說明:
